實驗室氣路系統設計的相關要求有哪些？
發布時間：2021-04-28 14:45

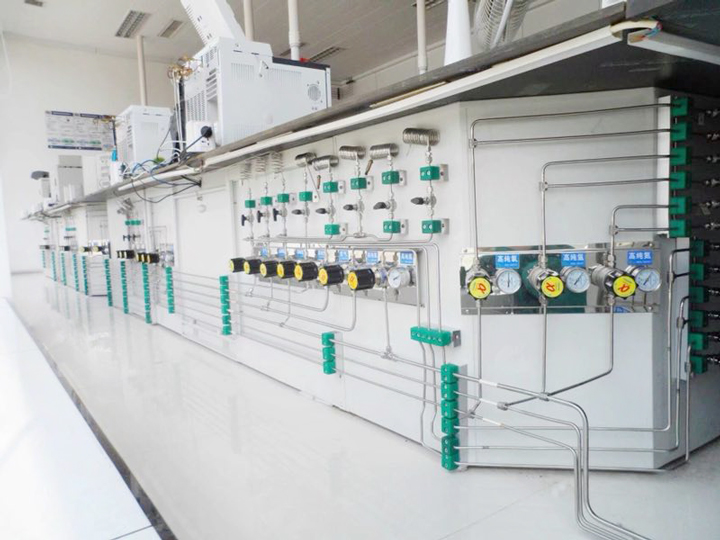

實驗室氣路系統主要由氣源切換系統、管道系統、壓力調節系統、氣點、監控報警系統組成。對于一些易燃易爆氣體，如氫氣和乙炔，在設計和施工過程中可能會有細微差異，必須增加安全控制裝置，如氣體回火防止器。那么實驗室氣路系統設計的相關要求有哪些呢？
1、實驗室氣路系統的整體要求：
（1）設計施工必須符合相關的規范和要求，實驗室氣體采用集中供氣，有實驗室外專用供氣區域用管路引進，每種氣體都有主供和備供氣瓶。
?。?）安裝時自動切換面板供氣，保障部間斷供氣，控制閥門和減壓閥門都應該安裝在實驗室外，應使用不銹鋼管輸送，每隔1.5米就設有支架固定墻面。
?。?）實驗室內所有管路都安裝在天花板下方，沿墻名設，明確標明連接氣體，指示氣體的流向。
2、實驗室氣路系統布局要求：

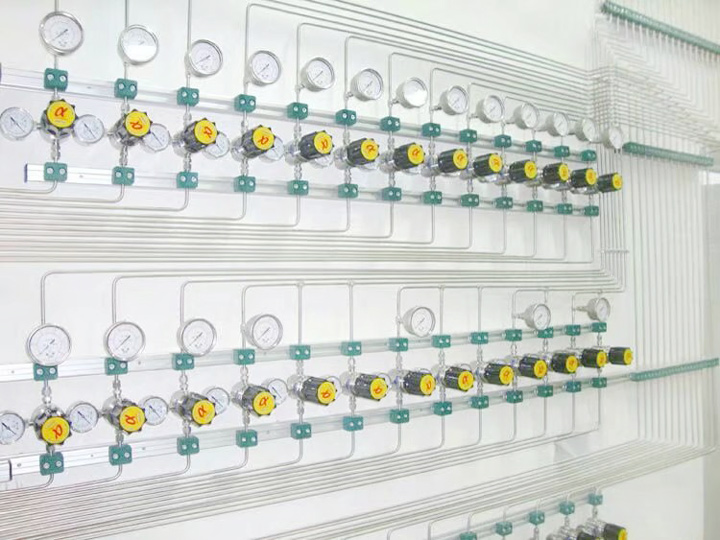

?。?）氣瓶間內壓力調節面板氣路連接，管道內應保持表面光潔度，每一種氣體都選用特定的管道，管道內穿過障礙物必須使用管套，并且采用不可燃材料填充空隙。
?。?）管道三通全部采用焊接三通實現連接，保障氣體傳輸質量，在管道和墻體固定牢固，選用耐火材料，鋪設過程中橫平豎直，保障管道走線度和管道間的間距，盡量減少彎曲，防止被傳輸?shù)臍怏w壓力和流量損失過大，設計合適的拐彎半徑。
?。?）系統布線應盡量減少接縫以降低泄漏的可能性，壓力調節面板和氣路控制終端上粘貼氣路編號、氣體種類、濃度等標識。 公司產品包括：實驗臺、通風柜、超凈臺、實驗臺、試劑柜、凈氣型試劑柜、毒品柜、通風系統、氣路系統、凈化系統等實驗室家具及實驗室系統工程。
以上就是實驗室氣路系統設計的相關要求。更多實驗室相關產品信息，敬請關注河南中潤實驗工程公司官網，產品咨詢及實驗室EPC設計建設請聯系網站客服。
